BPユニット

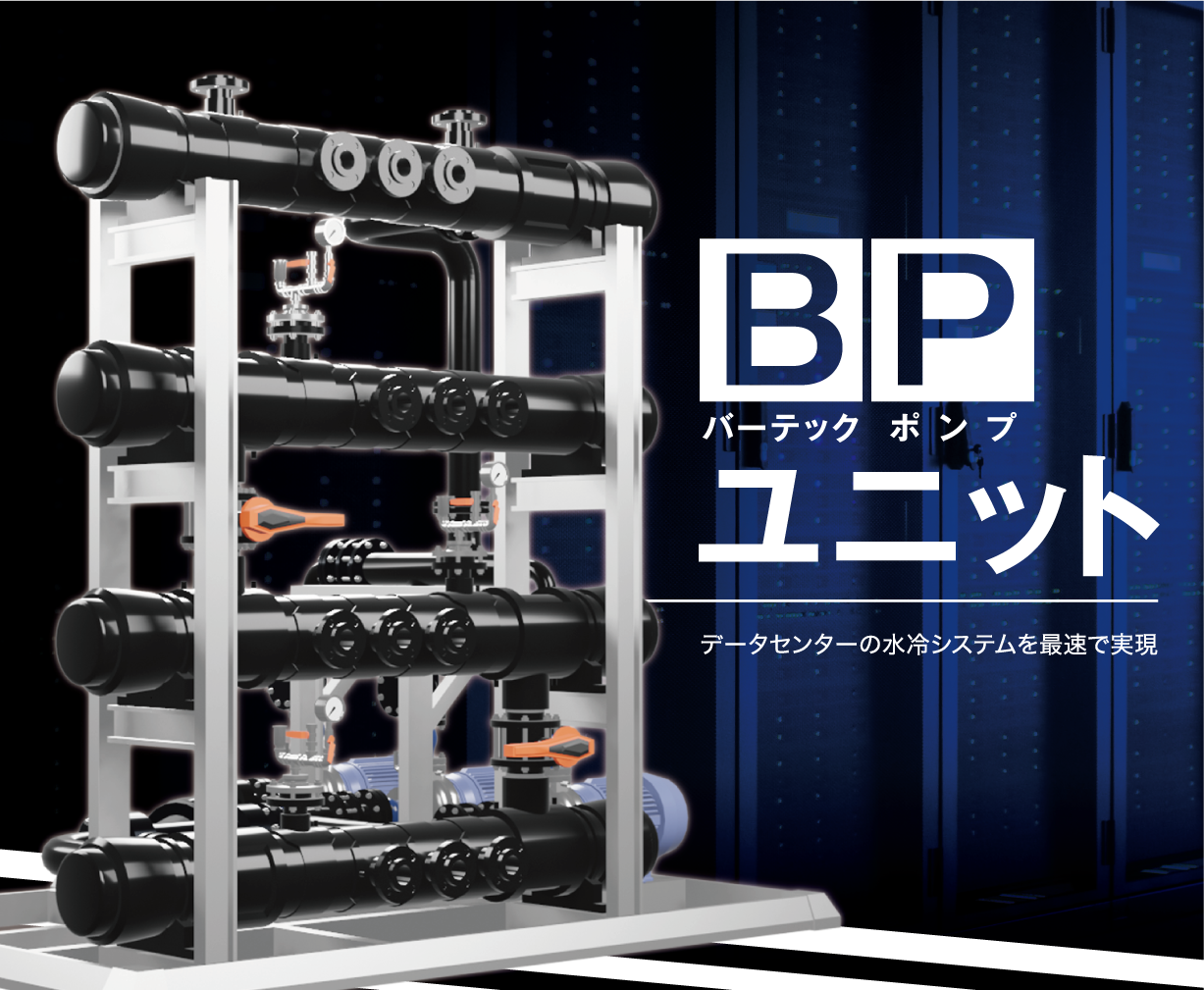

BPユニット製品画像

Feature point

POINT 1 設計・納期短縮とスケーラビリティ向上

従来は現場ごとにカスタム製作されていたため、設計や納期に時間がかかり、24時間365日の連続運転が求められるデータセンター向けのn+1冗長化システム構築が困難でした。

標準化されたユニットにより、設計・納期(ご注文より3か月)を大幅に短縮し、データセンターの拡張に合わせたスケーラブルなシステム構築を可能にします。

POINT 2 システム構築の容易化と省エネへの貢献

一次側冷水設備をデータセンターで使用する際のポンプシステム構築の難易度を下げ、水冷システムの導入を容易にします。更には配管内の水温に応じてポンプの稼働状況を最適化する制御により、消費電力を抑制し、省エネに貢献します。

POINT 3 一次側冷水設備の排熱熱量の見える化

一次側冷水設備の排熱熱量(kW)を可視化することで、システム全体の効率を把握し、より効果的な運用管理を可能にします。

項目内容
排熱熱量600kW
最大吐出量1000ℓ/min
揚液液質清水
液温0~80℃(但し、凍結なきこと)
設置場所(周辺温度/湿度)屋外(5~40℃/90%RH以下、標高1,000m以下)
使用電源3相3線200V・400V
周波数:50/60Hz UPS対応
ポンプ7.5kW 3台
制御方式流量制御
運転方式3台ロータリー運転方式
制御盤インバータPWM方式
モータ保護装置電子サーマル
表示(タッチパネル)運転状態、積算運転時間、温度、故障来歴
サイズ・重量BPユニット:W1,700×D3,800×H2,590mm 約1,000kg
制御盤:W1,500×D550×H2,000mm 約600kg
納期受注後6ヶ月

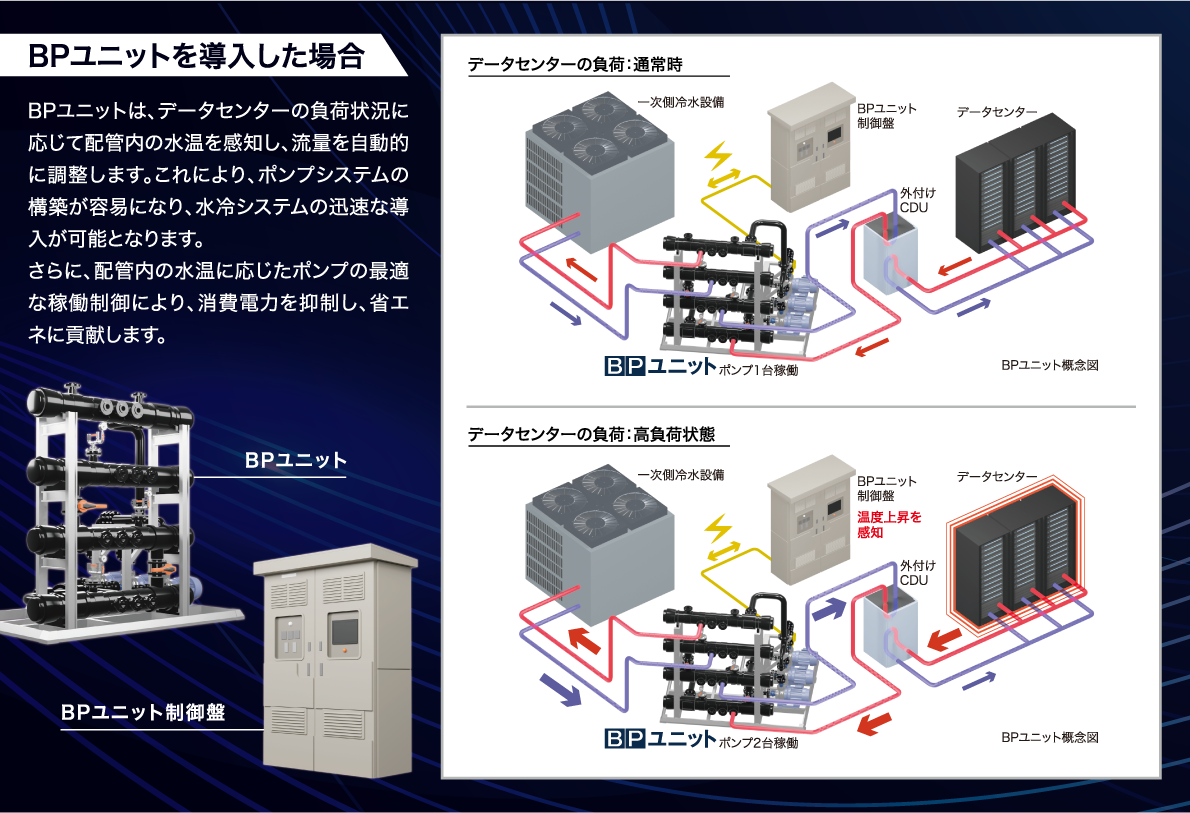

BPユニット概念図
